45° JIC ВНУТРЕННЯЯ УПЛОТНЕНИЕ СЕДЛА 74° (26741)

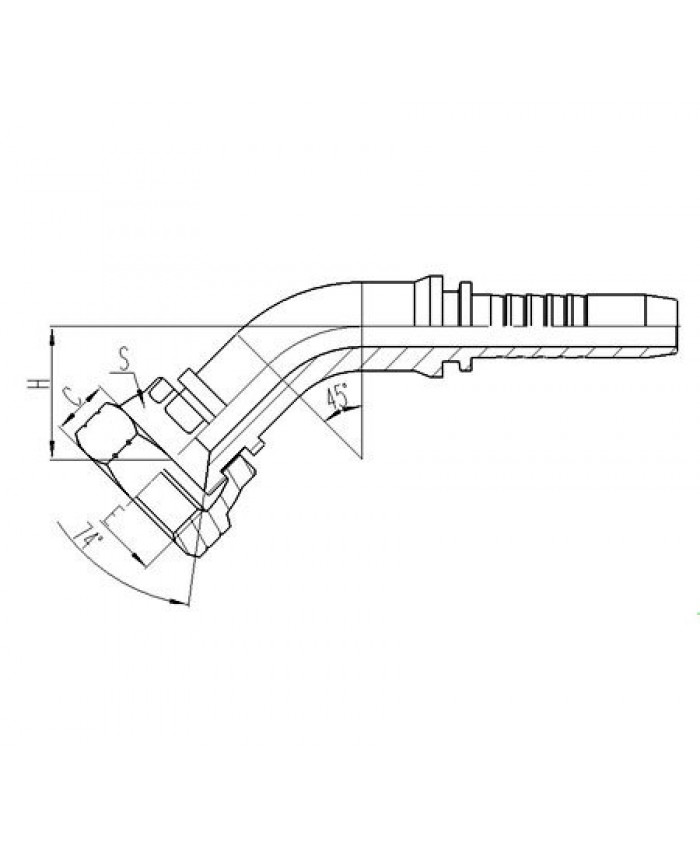

45° JIC ВНУТРЕННЯЯ УПЛОТНЕНИЕ СЕДЛА 74° (26741) 45° JIC ВНУТРЕННЯЯ УПЛОТНЕНИЕ СЕДЛА 74° (26741) 45° JIC ВНУТРЕННЯЯ УПЛОТНЕНИЕ СЕДЛА 74° (26741) Материал: углеродистая сталь, нержавеющая сталь, латунь; Обработка поверхности: оцинковать желтым цинком, черным цинком, цинком без Cr6 и никелем; Применение: широко используется в гидравлических и жидкостных системах транспортировки в машиностроении, нефтедобывающей, горнодобывающей, строительной, транспортной, пищевой и других отраслях промышленности. Спецификация продукции: Е ОТВЕРСТИЕ ШЛАНГА РАЗМЕРЫ ЧАСТЬ № РЕЗЬБА Е DN БРОСАТЬСЯ C ЧАС С 26741-04-04 7/16"X20 6 04 9 18.1 15 26741-05-05 1/2"X20 8 05 9.5 19.3 17 26741-06-05 9/16"X18 8 05 10.5 19.3 19 26741-06-06 9/16"X18 10 06 10.5 20 19 26741-08-06 3/4"X16 10 06 11 21.4 24 26741-08-08 3/4"X16 12 08 11 23.5 24 26741-10-10 7/8"X14 16 10 13 25.3 27 26741-10-12 7/8"X14 20 12 13 28.9 27 26741-12-10 1.1/16" X12 16 10 15 26.4 32 26741-12-12 1.1/16" X12 20 12 15 30 32 26741-14-12 1.3/16" X12 20 12 15 30 36 26741-16-16 1,5/16" X12 25 16 16 31.5 41 26741-20-16 1,5/8"X12 25 16 17 32.5 50 26741-20-20 1,5/8"X12 32 20 17 36.6 50 26741-24-20 1.7/8"X12 32 20 20 36.9 55 26741-24-24 1.7/8"X12 38 24 20 41.6 55 26741-32-32 2.1/2"X12 51 32 23.5 49.5 75 Примечание: 1. Для использования со шлангами в оплетке. 2. При использовании со спиральными шлангами серийный номер фитинга шланга — 26742-xx-xx. Е → ОТВЕРСТИЕ ШЛАНГА → РАЗМЕРЫ ЧАСТЬ № → РЕЗЬБА Е → DN → БРОСАТЬСЯ → C → ЧАС → С 26741-04-04 → 7/16"X20 → 6 → 04 → 9 → 18.1 → 15 26741-05-05 → 1/2"X20 → 8 → 05 → 9.5 → 19.3 → 17 26741-06-05 → 9/16"X18 → 8 → 05 → 10.5 → 19.3 → 19 26741-06-06 → 9/16"X18 → 10 → 06 → 10.5 → 20 → 19 26741-08-06 → 3/4"X16 → 10 → 06 → 11 → 21.4 → 24 26741-08-08 → 3/4"X16 → 12 → 08 → 11 → 23.5 → 24 26741-10-10 → 7/8"X14 → 16 → 10 → 13 → 25.3 → 27 26741-10-12 → 7/8"X14 → 20 → 12 → 13 → 28.9 → 27 26741-12-10 → 1.1/16" X12 → 16 → 10 → 15 → 26.4 → 32 26741-12-12 → 1.1/16" X12 → 20 → 12 → 15 → 30 → 32 26741-14-12 → 1.3/16" X12 → 20 → 12 → 15 → 30 → 36 26741-16-16 → 1,5/16" X12 → 25 → 16 → 16 → 31.5 → 41 26741-20-16 → 1,5/8"X12 → 25 → 16 → 17 → 32.5 → 50 26741-20-20 → 1,5/8"X12 → 32 → 20 → 17 → 36.6 → 50 26741-24-20 → 1.7/8"X12 → 32 → 20 → 20 → 36.9 → 55 26741-24-24 → 1.7/8"X12 → 38 → 24 → 20 → 41.6 → 55 26741-32-32 → 2.1/2"X12 → 51 → 32 → 23.5 → 49.5 → 75 ────────────────────────────────────────────────────────────────────────────────
