НАРУЖНАЯ РЕЗЬБА NPT (15611)

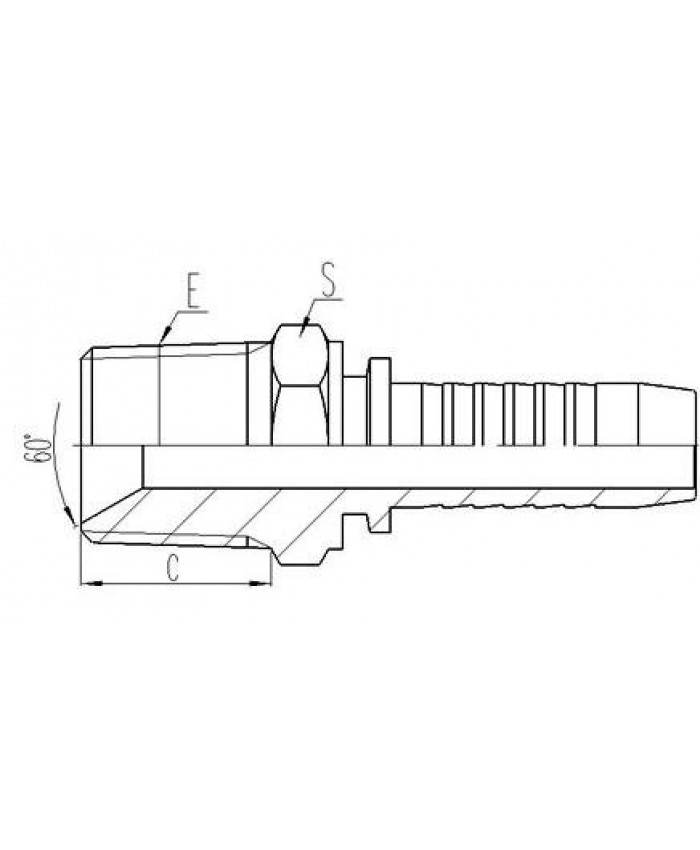

НАРУЖНАЯ РЕЗЬБА NPT (15611) НАРУЖНАЯ РЕЗЬБА NPT (15611) НАРУЖНАЯ РЕЗЬБА NPT (15611) Материал: углеродистая сталь, нержавеющая сталь, латунь; Обработка поверхности: оцинковать желтым цинком, черным цинком, цинком без Cr6 и никелем; Применение: широко используется в гидравлических и жидкостных системах транспортировки в машиностроении, нефтедобывающей, горнодобывающей, строительной, транспортной, пищевой и других отраслях промышленности. Спецификация продукции: НИТЬ ОТВЕРСТИЕ ШЛАНГА РАЗМЕРЫ ЧАСТЬ № РЕЗЬБА Е DN БРОСАТЬСЯ C С 15611-02-04 Z1/8"X27 6 04 10 12 15611-04-04 Z1/4"X18 6 04 14 17 15611-06-06 Z3/8"X18 10 06 15 19 15611-08-08 Z1/2"X14 12 08 19 22 15611-12-12 Z3/4"X14 20 12 19 30 15611-16-16 Z1"X11.5 25 16 24 36 15611-20-16 Z1.1/4"X11.5 25 16 25 46 15611-20-20 Z1.1/4"X11.5 32 20 25 46 15611-24-24 Z1.1/2"X11.5 38 24 26 50 15611-32-32 Z2"X11.5 51 32 26 65 Примечание: 1. Для использования со шлангами в оплетке. 2. При использовании со спиральными шлангами номер серии фитинга шланга: 1561 2-xx-xx； Спецификация продукции: НИТЬ ОТВЕРСТИЕ ШЛАНГА  РАЗМЕРЫ ЧАСТЬ № РЕЗЬБА Е DN  БРОСАТЬСЯ C С 15611-02-04 Z1/8"X27 6 04 10 12 15611-04-04 Z1/4"X18 6 04 14 17 15611-06-06 Z3/8"X18 10 06 15 19 15611-08-08 Z1/2"X14 12 08 19 22 15611-12-12 Z3/4"X14 20 12 19 30 15611-16-16 Z1"X11.5 25 16 24 36 15611-20-16 Z1.1/4"X11.5 25 16 25 46 15611-20-20 Z1.1/4"X11.5 32 20 25 46 15611-24-24 Z1.1/2"X11.5 38 24 26 50 15611-32-32 Z2"X11.5 51 32 26 65 Примечание: 1. Для использования со шлангами в оплетке. 2. При использовании со спиральными шлангами номер серии фитинга шланга: 1561 2-xx-xx； → НИТЬ → ОТВЕРСТИЕ ШЛАНГА → РАЗМЕРЫ → ЧАСТЬ № → РЕЗЬБА Е → DN → БРОСАТЬСЯ → C → С → 15611-02-04 → Z1/8"X27 → 6 → 04 → 10 → 12 → 15611-04-04 → Z1/4"X18 → 6 → 04 → 14 → 17 → 15611-06-06 → Z3/8"X18 → 10 → 06 → 15 → 19 → 15611-08-08 → Z1/2"X14 → 12 → 08 → 19 → 22 → 15611-12-12 → Z3/4"X14 → 20 → 12 → 19 → 30 → 15611-16-16 → Z1"X11.5 → 25 → 16 → 24 → 36 → 15611-20-16 → Z1.1/4"X11.5 → 25 → 16 → 25 → 46 → 15611-20-20 → Z1.1/4"X11.5 → 32 → 20 → 25 → 46 → 15611-24-24 → Z1.1/2"X11.5 → 38 → 24 → 26 → 50 → 15611-32-32 → Z2"X11.5 → 51 → 32 → 26 → 65 НИТЬ → ОТВЕРСТИЕ ШЛАНГА → РАЗМЕРЫ ЧАСТЬ № → РЕЗЬБА Е → DN → БРОСАТЬСЯ → C → С 15611-02-04 → Z1/8"X27 → 6 → 04 → 10 → 12 15611-04-04 → Z1/4"X18 → 6 → 04 → 14 → 17 15611-06-06 → Z3/8"X18 → 10 → 06 → 15 → 19 15611-08-08 → Z1/2"X14 → 12 → 08 → 19 → 22 15611-12-12 → Z3/4"X14 → 20 → 12 → 19 → 30 15611-16-16 → Z1"X11.5 → 25 → 16 → 24 → 36 15611-20-16 → Z1.1/4"X11.5 → 25 → 16 → 25 → 46 15611-20-20 → Z1.1/4"X11.5 → 32 → 20 → 25 → 46 15611-24-24 → Z1.1/2"X11.5 → 38 → 24 → 26 → 50 15611-32-32 → Z2"X11.5 → 51 → 32 → 26 → 65 ──────────────────────────────────────────────────────────────────────────────── НИТЬ → ОТВЕРСТИЕ ШЛАНГА → РАЗМЕРЫ ЧАСТЬ № → РЕЗЬБА Е → DN → БРОСАТЬСЯ → C → С 15611-02-04 → Z1/8"X27 → 6 → 04 → 10 → 12 15611-04-04 → Z1/4"X18 → 6 → 04 → 14 → 17 15611-06-06 → Z3/8"X18 → 10 → 06 → 15 → 19 15611-08-08 → Z1/2"X14 → 12 → 08 → 19 → 22 15611-12-12 → Z3/4"X14 → 20 → 12 → 19 → 30 15611-16-16 → Z1"X11.5 → 25 → 16 → 24 → 36 15611-20-16 → Z1.1/4"X11.5 → 25 → 16 → 25 → 46 15611-20-20 → Z1.1/4"X11.5 → 32 → 20 → 25 → 46 15611-24-24 → Z1.1/2"X11.5 → 38 → 24 → 26 → 50 15611-32-32 → Z2"X11.5 → 51 → 32 → 26 → 65 ────────────────────────────────────────────────────────────────────────────────
