90° BSP ВНУТРЕННЯЯ КОНУСНАЯ УПЛОТНЕНИЕ 60° (22691)

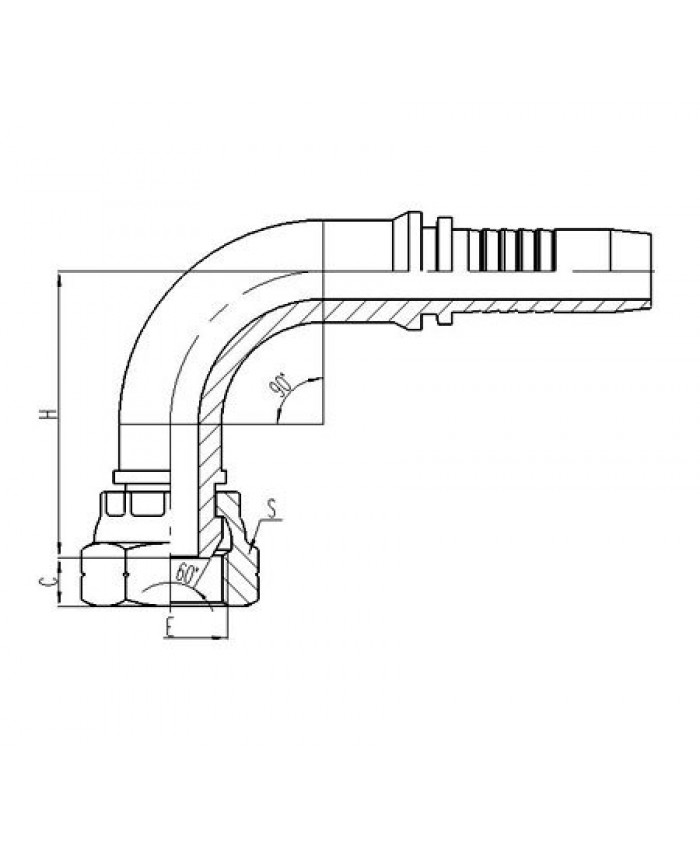

90° BSP ВНУТРЕННЯЯ КОНУСНАЯ УПЛОТНЕНИЕ 60° (22691) 90° BSP ВНУТРЕННЯЯ КОНУСНАЯ УПЛОТНЕНИЕ 60° (22691) 90° BSP ВНУТРЕННЯЯ КОНУСНАЯ УПЛОТНЕНИЕ 60° (22691) Материал: углеродистая сталь, нержавеющая сталь, латунь; Обработка поверхности: оцинковать желтым цинком, черным цинком, цинком без Cr6 и никелем; Применение: широко используется в гидравлических и жидкостных системах транспортировки в машиностроении, нефтедобывающей, горнодобывающей, строительной, транспортной, пищевой и других отраслях промышленности. Спецификация продукции: Е ОТВЕРСТИЕ ШЛАНГА РАЗМЕРЫ ЧАСТЬ № РЕЗЬБА Е DN БРОСАТЬСЯ C С ЧАС 22691-02-03 G1/8"X28 4 03 5.5 14 31.5 22691-04-04 G1/4"X19 6 04 5.5 19 36.5 22691-06-06 G3/8"X19 10 06 6.3 22 43 22691-08-08 G1/2"X14 12 08 7.5 27 51 22691-10-10 G5/8"X14 16 10 9.5 30 56 22691-12-12 G3/4"X14 20 12 10.9 32 66 22691-16-16 Г1"X11 25 16 11.7 41 73.8 22691-20-20 G1.1/4"X11 32 20 11 50 87 22691-24-24 G1.1/4"X11 38 24 13 55 102 22691-32-32 G2"X11 51 32 16 70 125.3 Примечание: 1. Для использования со шлангами в оплетке. 2. При использовании со спиральными шлангами серийный номер фитинга шланга — 22692-xx-xx. Е → ОТВЕРСТИЕ ШЛАНГА → РАЗМЕРЫ ЧАСТЬ № → РЕЗЬБА Е → DN → БРОСАТЬСЯ → C → С → ЧАС 22691-02-03 → G1/8"X28 → 4 → 03 → 5.5 → 14 → 31.5 22691-04-04 → G1/4"X19 → 6 → 04 → 5.5 → 19 → 36.5 22691-06-06 → G3/8"X19 → 10 → 06 → 6.3 → 22 → 43 22691-08-08 → G1/2"X14 → 12 → 08 → 7.5 → 27 → 51 22691-10-10 → G5/8"X14 → 16 → 10 → 9.5 → 30 → 56 22691-12-12 → G3/4"X14 → 20 → 12 → 10.9 → 32 → 66 22691-16-16 → Г1"X11 → 25 → 16 → 11.7 → 41 → 73.8 22691-20-20 → G1.1/4"X11 → 32 → 20 → 11 → 50 → 87 22691-24-24 → G1.1/4"X11 → 38 → 24 → 13 → 55 → 102 22691-32-32 → G2"X11 → 51 → 32 → 16 → 70 → 125.3 ────────────────────────────────────────────────────────────────────────────────
