ВСТРОЕННОЕ УПЛОТНЕНИЕ СЕДЛА КОНУС 74° С ВНУТРЕННЕЙ ВНУТРЕННЕЙ ОТВЕТЧИКОМ 90° JIC (26791F)

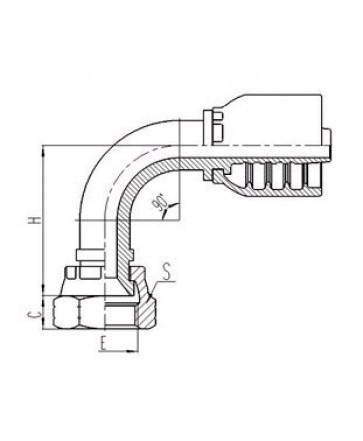

ВСТРОЕННОЕ УПЛОТНЕНИЕ СЕДЛА КОНУС 74° С ВНУТРЕННЕЙ ВНУТРЕННЕЙ ОТВЕТЧИКОМ 90° JIC (26791F) ВСТРОЕННОЕ УПЛОТНЕНИЕ СЕДЛА КОНУС 74° С ВНУТРЕННЕЙ ВНУТРЕННЕЙ ОТВЕТЧИКОМ 90° JIC (26791F) ВСТРОЕННОЕ УПЛОТНЕНИЕ СЕДЛА КОНУС 74° С ВНУТРЕННЕЙ ВНУТРЕННЕЙ ОТВЕТЧИКОМ 90° JIC (26791F) Материал: углеродистая сталь, нержавеющая сталь, латунь; Обработка поверхности: оцинковать желтым цинком, черным цинком, цинком без Cr6 и никелем; Применение: широко используется в гидравлических и жидкостных системах транспортировки в машиностроении, нефтедобывающей, горнодобывающей, строительной, транспортной, пищевой и других отраслях промышленности. Спецификация продукции: Е ОТВЕРСТИЕ ШЛАНГА РАЗМЕРЫ ЧАСТЬ № РЕЗЬБА Е DN БРОСАТЬСЯ C ЧАС С 26791-Ф-04-04 7/16"X20 6 04 9 33.5 15 26791-Ф-05-05 1/2"X20 8 05 9.5 37 17 26791-Ф-06-06 9/16"X18 10 06 10.5 39.3 19 26791-Ф-08-08 3/4"X16 12 08 11 47 24 26791-Ф-10-10 7/8"X14 16 10 13 52.5 27 26791-Ф-12-12 1.1/16" X12 20 12 15 63.5 32 26791-Ф-16-16 1,5/16" X12 25 16 16 70 41 26791-Ф-20-20 1,5/8"X12 32 20 17 82.5 50 26791-Ф-24-24 1.7/8"X12 38 24 20 97.5 55 26791-Ф-32-32 2.1/2"X12 51 32 23.5 118.8 75 Примечание: 1. Для использования со шлангами в оплетке. 2. При использовании со спиральными шлангами серийный номер фитинга шланга — 26792-F-xx-xx. Е → ОТВЕРСТИЕ ШЛАНГА → РАЗМЕРЫ ЧАСТЬ № → РЕЗЬБА Е → DN → БРОСАТЬСЯ → C → ЧАС → С 26791-Ф-04-04 → 7/16"X20 → 6 → 04 → 9 → 33.5 → 15 26791-Ф-05-05 → 1/2"X20 → 8 → 05 → 9.5 → 37 → 17 26791-Ф-06-06 → 9/16"X18 → 10 → 06 → 10.5 → 39.3 → 19 26791-Ф-08-08 → 3/4"X16 → 12 → 08 → 11 → 47 → 24 26791-Ф-10-10 → 7/8"X14 → 16 → 10 → 13 → 52.5 → 27 26791-Ф-12-12 → 1.1/16" X12 → 20 → 12 → 15 → 63.5 → 32 26791-Ф-16-16 → 1,5/16" X12 → 25 → 16 → 16 → 70 → 41 26791-Ф-20-20 → 1,5/8"X12 → 32 → 20 → 17 → 82.5 → 50 26791-Ф-24-24 → 1.7/8"X12 → 38 → 24 → 20 → 97.5 → 55 26791-Ф-32-32 → 2.1/2"X12 → 51 → 32 → 23.5 → 118.8 → 75 ────────────────────────────────────────────────────────────────────────────────
