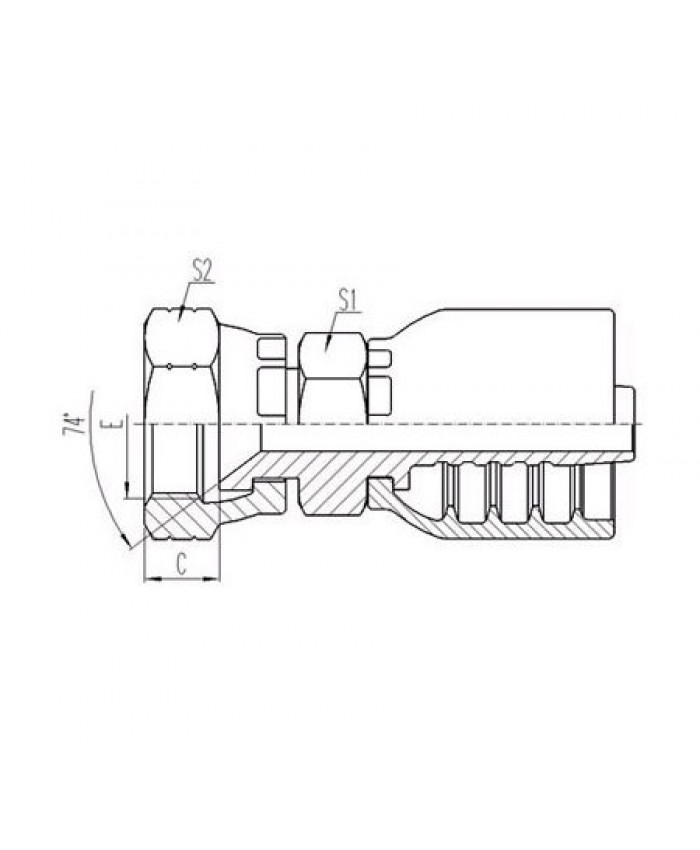

ВСТРОЕННОЕ СЕДЛО JIC С КОНУСОМ 74° (26711F)

ВСТРОЕННОЕ СЕДЛО JIC С КОНУСОМ 74° (26711F) ВСТРОЕННОЕ СЕДЛО JIC С КОНУСОМ 74° (26711F) ВСТРОЕННОЕ СЕДЛО JIC С КОНУСОМ 74° (26711F) Материал: углеродистая сталь, нержавеющая сталь, латунь; Обработка поверхности: гальванизировать желтый цинк, черный цинк, цинк без Cr6, никель; Применение: широко используется в гидравлической и жидкостной системе транспортировки машин, нефтяной, шахтной, строительной, транспортной, пищевой и других отраслей промышленности. Спецификация продукции: Е ОТВЕРСТИЕ ШЛАНГА РАЗМЕРЫ ЧАСТЬ № РЕЗЬБА Е DN БРОСАТЬСЯ C S1 S2 26711-Ф-04-04 7/16"X20 6 04 9 15 15 26711-Ф-05-05 1/2"X20 8 05 9.5 17 17 26711-Ф-06-06 9/16"X18 10 06 10.5 19 19 26711-Ф-08-08 3/4"X16 12 08 11 24 24 26711-Ф-10-10 7/8"X14 16 10 13 27 27 26711-Ф-12-12 1.1/16"X12 20 12 15 32 32 26711-Ф-16-16 1.5/16"X12 25 16 16 41 41 26711-Ф-16-20 1.5/16"X12 32 20 16 41 41 26711-Ф-20-16 1,5/8"X12 25 16 17 50 50 26711-Ф-20-20 1,5/8"X12 32 20 17 50 50 26711-Ф-24-20 1.7/8"X12 32 20 20 55 55 26711-Ф-24-24 1.7/8"X12 38 24 20 55 55 Примечание: 1. Для использования с плетеными шлангами. 2. При использовании со спиральными шлангами серийный номер фитинга шланга — 26712-F-xx-xx; Е → ОТВЕРСТИЕ ШЛАНГА → РАЗМЕРЫ ЧАСТЬ № → РЕЗЬБА Е → DN → БРОСАТЬСЯ → C → S1 → S2 26711-Ф-04-04 → 7/16"X20 → 6 → 04 → 9 → 15 → 15 26711-Ф-05-05 → 1/2"X20 → 8 → 05 → 9.5 → 17 → 17 26711-Ф-06-06 → 9/16"X18 → 10 → 06 → 10.5 → 19 → 19 26711-Ф-08-08 → 3/4"X16 → 12 → 08 → 11 → 24 → 24 26711-Ф-10-10 → 7/8"X14 → 16 → 10 → 13 → 27 → 27 26711-Ф-12-12 → 1.1/16"X12 → 20 → 12 → 15 → 32 → 32 26711-Ф-16-16 → 1.5/16"X12 → 25 → 16 → 16 → 41 → 41 26711-Ф-16-20 → 1.5/16"X12 → 32 → 20 → 16 → 41 → 41 26711-Ф-20-16 → 1,5/8"X12 → 25 → 16 → 17 → 50 → 50 26711-Ф-20-20 → 1,5/8"X12 → 32 → 20 → 17 → 50 → 50 26711-Ф-24-20 → 1.7/8"X12 → 32 → 20 → 20 → 55 → 55 26711-Ф-24-24 → 1.7/8"X12 → 38 → 24 → 20 → 55 → 55 ────────────────────────────────────────────────────────────────────────────────
