ПЛОСКОЕ УПЛОТНЕНИЕ 90° ORFS ВНУТРЕННЯЯ (24291)

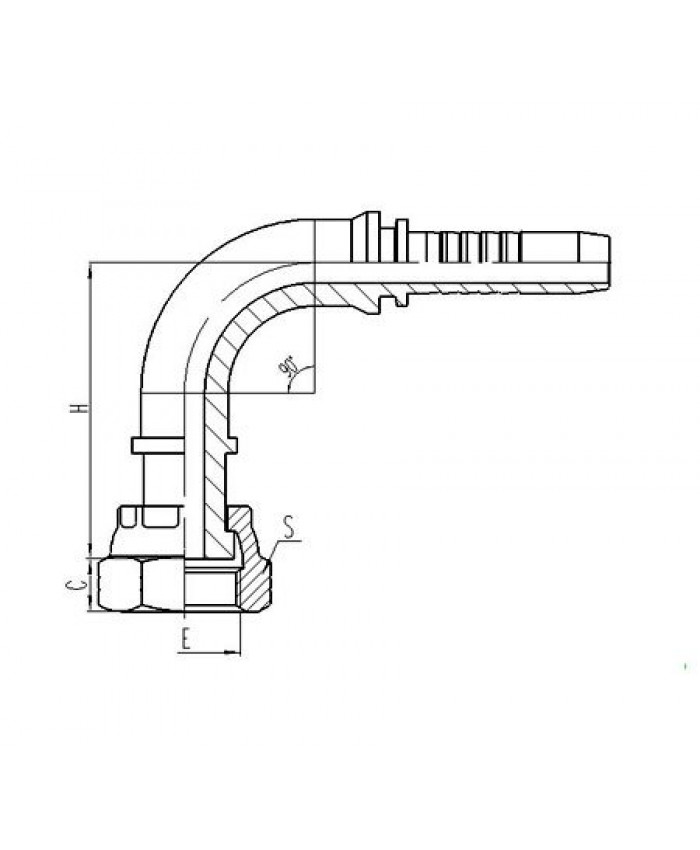

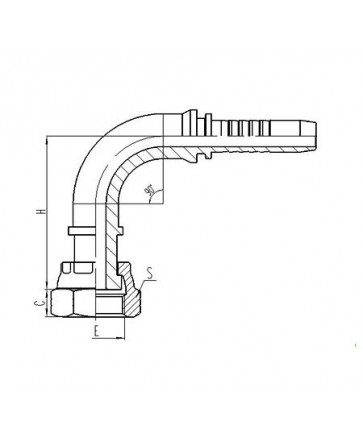

ПЛОСКОЕ УПЛОТНЕНИЕ 90° ORFS ВНУТРЕННЯЯ (24291) ПЛОСКОЕ УПЛОТНЕНИЕ 90° ORFS ВНУТРЕННЯЯ (24291) ПЛОСКОЕ УПЛОТНЕНИЕ 90° ORFS ВНУТРЕННЯЯ (24291) Материал: углеродистая сталь, нержавеющая сталь, латунь; Обработка поверхности: оцинковать желтым цинком, черным цинком, цинком без Cr6 и никелем; Применение: широко используется в гидравлических и жидкостных системах транспортировки в машиностроении, нефтедобывающей, горнодобывающей, строительной, транспортной, пищевой и других отраслях промышленности. Спецификация продукции: Е ОТВЕРСТИЕ ШЛАНГА РАЗМЕРЫ ЧАСТЬ № РЕЗЬБА Е DN БРОСАТЬСЯ C С ЧАС 24291-04-04 9/16"X18 6 04 8.5 19 41 24291-06-06 11/16"X16 10 06 10 22 49.8 24291-08-08 13/16"X16 12 08 11 27 57 24291-10-10 1"x14 16 10 13 30 66 24291-12-12 1.3/16" X12 20 12 15 36 77 24291-20-20 1.11/16" X12 32 20 15 50 96 Примечание: 1. Для использования с плетеными шлангами. 2. При использовании со спиральными шлангами серийный номер фитинга шланга — 24292-xx-xx; Е → ОТВЕРСТИЕ ШЛАНГА → РАЗМЕРЫ ЧАСТЬ № → РЕЗЬБА Е → DN → БРОСАТЬСЯ → C → С → ЧАС 24291-04-04 → 9/16"X18 → 6 → 04 → 8.5 → 19 → 41 24291-06-06 → 11/16"X16 → 10 → 06 → 10 → 22 → 49.8 24291-08-08 → 13/16"X16 → 12 → 08 → 11 → 27 → 57 24291-10-10 → 1"x14 → 16 → 10 → 13 → 30 → 66 24291-12-12 → 1.3/16" X12 → 20 → 12 → 15 → 36 → 77 24291-20-20 → 1.11/16" X12 → 32 → 20 → 15 → 50 → 96 ────────────────────────────────────────────────────────────────────────────────
