45°NPSM ВНУТРЕННИЙ КОНУС 60° (21641)

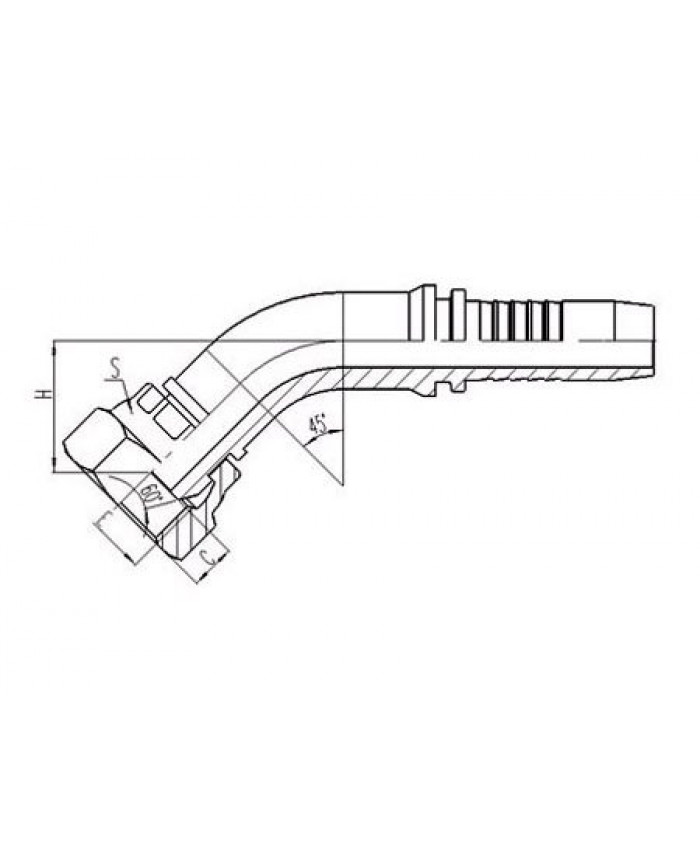

45°NPSM ВНУТРЕННИЙ КОНУС 60° (21641) 45°NPSM ВНУТРЕННИЙ КОНУС 60° (21641) 45°NPSM ВНУТРЕННИЙ КОНУС 60° (21641) Материал: углеродистая сталь, нержавеющая сталь, латунь; Обработка поверхности: оцинковать желтым цинком, черным цинком, цинком без Cr6 и никелем; Применение: широко используется в гидравлических и жидкостных системах транспортировки в машиностроении, нефтедобывающей, горнодобывающей, строительной, транспортной, пищевой и других отраслях промышленности. Спецификация продукции: Е ОТВЕРСТИЕ ШЛАНГА РАЗМЕРЫ ЧАСТЬ № РЕЗЬБА Е DN БРОСАТЬСЯ C С ЧАС 21641-04-04 1/4"X18 6 04 4.6 19 23 21641-06-06 3/8"X18 10 06 6 22 24.9 21641-08-08 1/2"X14 12 08 7.5 27 27.7 21641-12-12 3/4"X14 20 12 8.9 32 34 21641-16-16 1" X11.5 25 16 10.5 41 35 21641-20-20 1,1/4"X11,5 32 20 11.2 50 39.3 21641-24-24 1,1/2"X11,5 38 24 11.2 55 44.4 21641-32-32 2" X11.5 51 32 11.2 70 63.4 Примечание: 1. Для использования со шлангами в оплетке. 2. При использовании со спиральными шлангами серийный номер фитинга шланга — 21642-xx-xx. Е → ОТВЕРСТИЕ ШЛАНГА → РАЗМЕРЫ ЧАСТЬ № → РЕЗЬБА Е → DN → БРОСАТЬСЯ → C → С → ЧАС 21641-04-04 → 1/4"X18 → 6 → 04 → 4.6 → 19 → 23 21641-06-06 → 3/8"X18 → 10 → 06 → 6 → 22 → 24.9 21641-08-08 → 1/2"X14 → 12 → 08 → 7.5 → 27 → 27.7 21641-12-12 → 3/4"X14 → 20 → 12 → 8.9 → 32 → 34 21641-16-16 → 1" X11.5 → 25 → 16 → 10.5 → 41 → 35 21641-20-20 → 1,1/4"X11,5 → 32 → 20 → 11.2 → 50 → 39.3 21641-24-24 → 1,1/2"X11,5 → 38 → 24 → 11.2 → 55 → 44.4 21641-32-32 → 2" X11.5 → 51 → 32 → 11.2 → 70 → 63.4 ────────────────────────────────────────────────────────────────────────────────
