SAE СИДЕНЬЕ С КОНУСОМ 90° ВНУТРЕННЯЯ(27811)

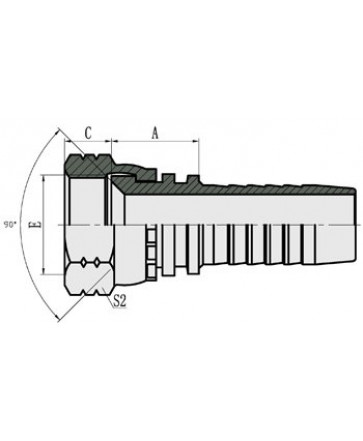

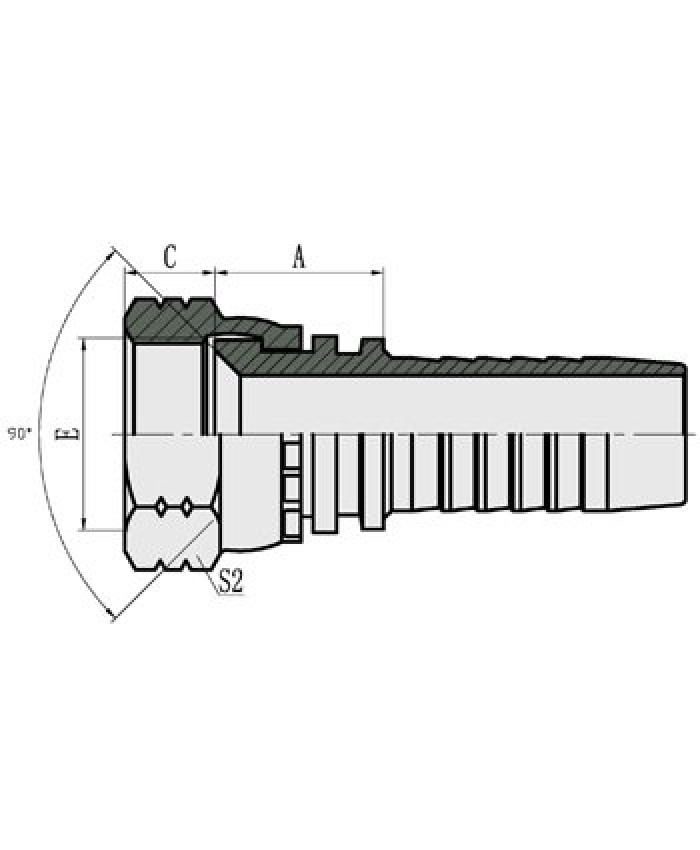

SAE СИДЕНЬЕ С КОНУСОМ 90° ВНУТРЕННЯЯ(27811) SAE СИДЕНЬЕ С КОНУСОМ 90° ВНУТРЕННЯЯ(27811) SAE СИДЕНЬЕ С КОНУСОМ 90° ВНУТРЕННЯЯ(27811) Материал: углеродистая сталь, нержавеющая сталь, латунь; Обработка поверхности: оцинковать желтым цинком, черным цинком, цинком без Cr6 и никелем; Применение: широко используется в гидравлических и жидкостных системах транспортировки в машиностроении, нефтедобывающей, горнодобывающей, строительной, транспортной, пищевой и других отраслях промышленности. ЧАСТЬ № РЕЗЬБА Е ОТВЕРСТИЕ ШЛАНГА РАЗМЕРЫ DN БРОСАТЬСЯ A C S2 27811-04-03 7/16"*20 5 03 14 9 15 27811-04-04 7/16"*20 6 04 15 9 15 27811-05-05 1/2"*20 8 05 15.5 9.5 17 27811-06-04 5/8"*18 6 04 17 11.3 22 27811-06-05 5/8"*18 6 05 17 11.3 22 27811-06-06 5/8"*18 10 06 17 11.3 22 27811-08-08 3/4"*16 12 08 18 11 24 27811-10-08 7/8"*14 12 08 18.5 13 27 27811-10-10 7/8"*14 16 10 20 13 27 27811-12-12 1.1/16" *14 20 12 21.5 14.3 32 Примечание:1. Для использования с плетеными шлангами. 2. При использовании со спиральными шлангами номер фитинга шланга 27812-xx-xx. ЧАСТЬ № → РЕЗЬБА Е → ОТВЕРСТИЕ ШЛАНГА → РАЗМЕРЫ DN → БРОСАТЬСЯ → A → C → S2 27811-04-03 → 7/16"*20 → 5 → 03 → 14 → 9 → 15 27811-04-04 → 7/16"*20 → 6 → 04 → 15 → 9 → 15 27811-05-05 → 1/2"*20 → 8 → 05 → 15.5 → 9.5 → 17 27811-06-04 → 5/8"*18 → 6 → 04 → 17 → 11.3 → 22 27811-06-05 → 5/8"*18 → 6 → 05 → 17 → 11.3 → 22 27811-06-06 → 5/8"*18 → 10 → 06 → 17 → 11.3 → 22 27811-08-08 → 3/4"*16 → 12 → 08 → 18 → 11 → 24 27811-10-08 → 7/8"*14 → 12 → 08 → 18.5 → 13 → 27 27811-10-10 → 7/8"*14 → 16 → 10 → 20 → 13 → 27 27811-12-12 → 1.1/16" *14 → 20 → 12 → 21.5 → 14.3 → 32 Примечание:1. Для использования с плетеными шлангами. 2. При использовании со спиральными шлангами номер фитинга шланга 27812-xx-xx. ────────────────────────────────────────────────────────────────────────────────
