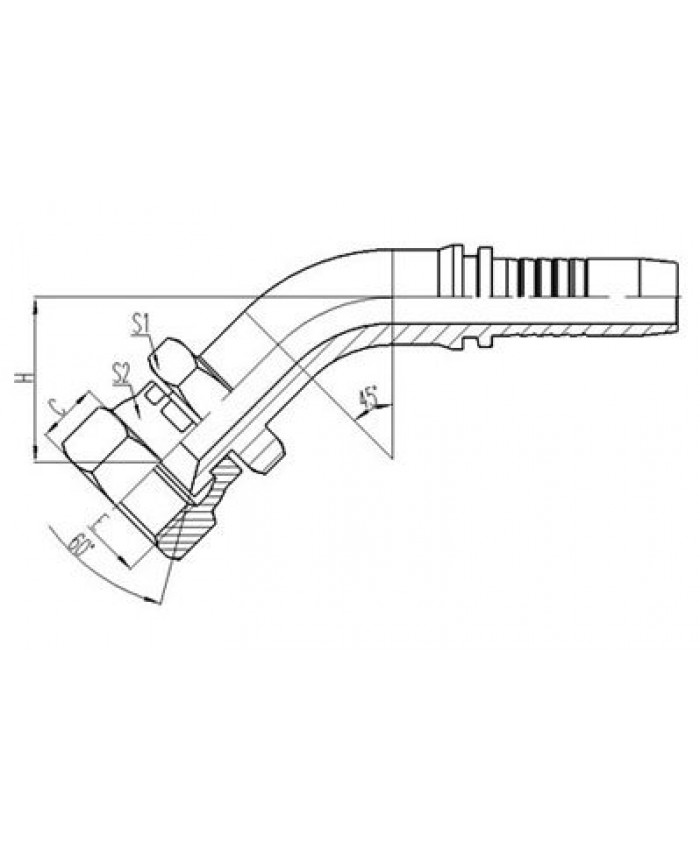

45° JIS МЕТРИЧЕСКАЯ ВНУТРЕННЯЯ УПЛОТНЕНИЕ СЕДЛА КОНУС 60° (28641)

45° JIS МЕТРИЧЕСКАЯ ВНУТРЕННЯЯ УПЛОТНЕНИЕ СЕДЛА КОНУС 60° (28641) 45° JIS МЕТРИЧЕСКАЯ ВНУТРЕННЯЯ УПЛОТНЕНИЕ СЕДЛА КОНУС 60° (28641) 45° JIS МЕТРИЧЕСКАЯ ВНУТРЕННЯЯ УПЛОТНЕНИЕ СЕДЛА КОНУС 60° (28641) Материал: углеродистая сталь, нержавеющая сталь, латунь; Обработка поверхности: оцинковать желтым цинком, черным цинком, цинком без Cr6 и никелем; Применение: широко используется в гидравлических и жидкостных системах транспортировки в машиностроении, нефтедобывающей, горнодобывающей, строительной, транспортной, пищевой и других отраслях промышленности. Спецификация продукции: Е ОТВЕРСТИЕ ШЛАНГА РАЗМЕРЫ ЧАСТЬ № РЕЗЬБА Е DN БРОСАТЬСЯ A C ЧАС S1 S2 28641-14-04 М14Х1,5 6 04 43.4 10.5 21.3 19 19 28641-16-05 М16Х1,5 8 05 47.6 10 24.3 22 22 28641-18-06 М18Х1,5 10 06 49.2 11.5 24.9 24 24 28641-22-08 М22Х1,5 12 08 62.1 14 27.2 27 27 28641-24-10 М24Х1,5 16 10 74.7 15 29.9 32 32 28641-30-12 М30Х1,5 20 12 80.9 18.3 33.5 36 36 28641-33-16 М33Х1,5 25 16 89.9 21.3 35.7 41 41 28641-36-20 М36Х1,5 32 20 104.1 20 41.9 46 46 28641-42-24 М42Х1,5 38 24 116.2 18.8 45.5 50 55 Примечание:1. Для использования с плетеными шлангами. 2. При использовании со спиральными шлангами серийный номер фитинга шланга — 28642-XX-XX. Е → ОТВЕРСТИЕ ШЛАНГА → РАЗМЕРЫ ЧАСТЬ № → РЕЗЬБА Е → DN → БРОСАТЬСЯ → A → C → ЧАС → S1 → S2 28641-14-04 → М14Х1,5 → 6 → 04 → 43.4 → 10.5 → 21.3 → 19 → 19 28641-16-05 → М16Х1,5 → 8 → 05 → 47.6 → 10 → 24.3 → 22 → 22 28641-18-06 → М18Х1,5 → 10 → 06 → 49.2 → 11.5 → 24.9 → 24 → 24 28641-22-08 → М22Х1,5 → 12 → 08 → 62.1 → 14 → 27.2 → 27 → 27 28641-24-10 → М24Х1,5 → 16 → 10 → 74.7 → 15 → 29.9 → 32 → 32 28641-30-12 → М30Х1,5 → 20 → 12 → 80.9 → 18.3 → 33.5 → 36 → 36 28641-33-16 → М33Х1,5 → 25 → 16 → 89.9 → 21.3 → 35.7 → 41 → 41 28641-36-20 → М36Х1,5 → 32 → 20 → 104.1 → 20 → 41.9 → 46 → 46 28641-42-24 → М42Х1,5 → 38 → 24 → 116.2 → 18.8 → 45.5 → 50 → 55 ────────────────────────────────────────────────────────────────────────────────
