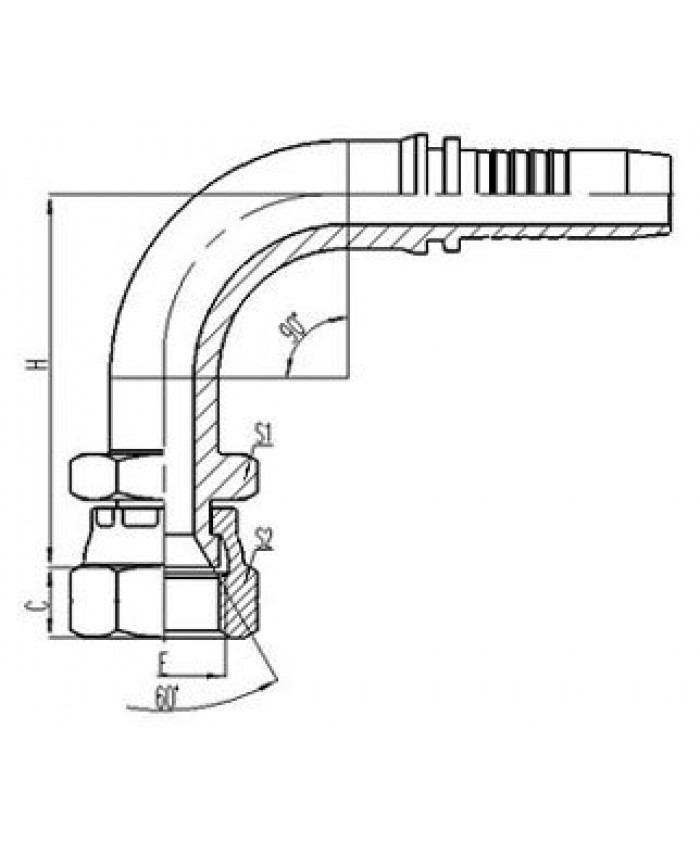

90° JIS GAS ВНУТРЕННЯЯ УПЛОТНЕНИЕ СЕДЛА КОНУС 60° (29691)

90° JIS GAS ВНУТРЕННЯЯ УПЛОТНЕНИЕ СЕДЛА КОНУС 60° (29691) 90° JIS GAS ВНУТРЕННЯЯ УПЛОТНЕНИЕ СЕДЛА КОНУС 60° (29691) 90° JIS GAS ВНУТРЕННЯЯ УПЛОТНЕНИЕ СЕДЛА КОНУС 60° (29691) Материал: углеродистая сталь, нержавеющая сталь, латунь; Обработка поверхности: оцинковать желтым цинком, черным цинком, цинком без Cr6 и никелем; Применение: широко используется в гидравлических и жидкостных системах транспортировки в машиностроении, нефтедобывающей, горнодобывающей, строительной, транспортной, пищевой и других отраслях промышленности. Спецификация продукции: Е ОТВЕРСТИЕ ШЛАНГА РАЗМЕРЫ ЧАСТЬ № РЕЗЬБА Е DN БРОСАТЬСЯ C S1 S2 ЧАС 29691-04-04 G1/4"X19 6 04 8 19 19 38 29691-06-06 G3/8"X19 10 06 9 22 22 45.8 29691-08-08 G1/2"X14 12 08 12 27 27 53 29691-10-10 G5/8"X14 16 10 11.5 30 30 61 29691-12-12 G3/4"X14 20 12 13.5 32 32 69 29691-16-16 Г1"X11 25 16 16 41 41 76.5 29691-20-20 G1.1/4"X11 32 20 18.5 50 50 90 29691-24-24 G1.1/2"X11 40 24 19 55 55 105 Примечание: 1. Для использования со шлангами в оплетке. 2. При использовании со спиральными шлангами серийный номер фитинга шланга — 29692-xx-xx. Е → ОТВЕРСТИЕ ШЛАНГА → РАЗМЕРЫ ЧАСТЬ № → РЕЗЬБА Е → DN → БРОСАТЬСЯ → C → S1 → S2 → ЧАС 29691-04-04 → G1/4"X19 → 6 → 04 → 8 → 19 → 19 → 38 29691-06-06 → G3/8"X19 → 10 → 06 → 9 → 22 → 22 → 45.8 29691-08-08 → G1/2"X14 → 12 → 08 → 12 → 27 → 27 → 53 29691-10-10 → G5/8"X14 → 16 → 10 → 11.5 → 30 → 30 → 61 29691-12-12 → G3/4"X14 → 20 → 12 → 13.5 → 32 → 32 → 69 29691-16-16 → Г1"X11 → 25 → 16 → 16 → 41 → 41 → 76.5 29691-20-20 → G1.1/4"X11 → 32 → 20 → 18.5 → 50 → 50 → 90 29691-24-24 → G1.1/2"X11 → 40 → 24 → 19 → 55 → 55 → 105 ────────────────────────────────────────────────────────────────────────────────
