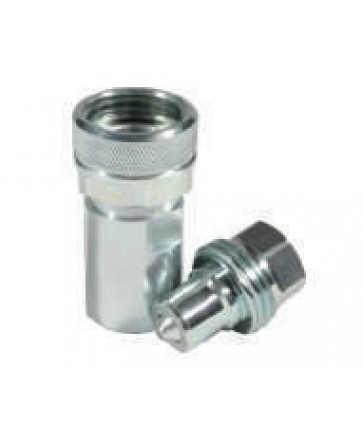

Гидравлические муфты с резьбовым фиксатором (стальные) серии Kvs

Гидравлические муфты с резьбовым фиксатором (стальные) серии Kvs Гидравлические муфты с резьбовым фиксатором (стальные) серии Kvs Характеристики Соединение путем свинчивания двух частей Разъединение путем откручивания двух частей Перекрывается тарельчатым клапаном Возможность подключения под остаточным давлением Отключение под остаточным давлением Взаимозаменяемость в соответствии с более быстрыми внутренними стандартами Технические характеристики Высококачественная углеродистая сталь, закаленная или карбонитридная для зон с особыми нагрузками НБР Опорное кольцо из ПТФЭ -25°C до +125°C (-13°F до +257°F) Согласно Is0 7241-2 Гидравлические муфты с резьбовым фиксатором (стальные) серии Kvs Материал: Углеродистая сталь Стандартный материал уплотнения: NBR (другие материалы доступны по запросу) Диапазон температур (стандартные уплотнения): от -20°C до +125°C Размер тела (дюймы) Номинальное давление (бар) Расход (л) 1/4" 800 8 3/8" 800 18 1/2" 730 40 3/4" 730 55 1" 630 100 1-1/4" 600 140 1-1/2" 400 300 2" 350 1000 Муфты с внутренней резьбой / Female Муфты с внутренней резьбой ГИДРАВЛИЧЕСКИЕ МУФТЫ С РЕЗЬБОВЫМ БЛОКИРОВАНИЕМ (СТАЛЬ) Часть №. Размер резьбы Общая длина (мм) Размер шестигранника (мм) Наибольший диаметр (мм) Часть №. Размер резьбы Общая длина (дюймы) Размер шестигранника (дюйм) Наибольший диаметр (дюйм) КВС-02СФ Г1/4 68 22 30 КВС-Н02СФ НПТ1/4 2.68 0.87 1.18 КВС-03СФ Г3/8 76 30 40 КВС-Н03СФ NPT3/8 2.99 1.18 1.57 КВС-04СФ Г1/2 87 34 45 КВС-Н04СФ НПТ1/2 3.43 1.34 1.77 КВС-06СФ Г3/4 106 41 55 КВС-Н06СФ NPT3/4 4.17 1.61 2.17 КВС-08СФ Г1 124 50 60 КВС-Н08СФ НПТ1 4.88 1.97 2.36 КВС-10СФ Г1 1/4 153 65 80 КВС-Н10СФ NPT1 1/4 6.02 2.56 3.15 КВС-12СФ Г1 1/2 172 75 98 КВС-Н12СФ NPT1 1/2 6.77 2.95 3.86 КВС-16СФ Г2 207 100 129 КВС-Н16СФ NPT2 8.15 3.94 5.08 Ниппель с внутренней резьбой / Мужской Ниппель с внутренней резьбой ГИДРАВЛИЧЕСКИЕ МУФТЫ С РЕЗЬБОВЫМ ЗАМКОМ (СТАЛЬ) Часть №. Размер резьбы Общая длина (мм) Размер шестигранника (мм) Наибольший диаметр (мм) Часть №. Размер резьбы Общая длина (дюймы) Размер шестигранника (дюйм) Наибольший диаметр (дюйм) КВС-02ПФ Г1/4 43 25 14.1 КВС-Н02ПФ НПТ1/4 1.69 0.98 0.56 КВС-03ПФ Г3/8 48 32 18.9 КВС-Н03ПФ NPT3/8 1.89 1.26 0.74 КВС-04ПФ Г1/2 53 34 20.5 КВС-Н04ПФ НПТ1/2 2.09 1.34 0.81 КВС-06ПФ Г3/4 63 46 27.9 КВС-Н06ПФ NPT3/4 2.4 1.81 1.1 КВС-08ПФ Г1 72 50 31.3 КВС-Н08ПФ НПТ1 2.83 1.97 1.23 КВС-10ПФ Г1 1/4 86 65 43.9 КВС-Н10ПФ NPT1 1/4 3.39 2.56 1.73 КВС-12ПФ Г1 1/2 95 80 53.4 КВС-Н12ПФ NPT1 1/2 3.74 3.15 2.1 КВС-16ПФ Г2 118 110 81.9 КВС-Н16ПФ NPT2 4.65 4.33 3.22
